b) Kabel Tanah thermoplastic perisai

Kabel tanah thermoplastic berperisai seperti NYFGbY,

biasanya digunakan apabila ada kemungkinan terjadi

gangguan kabel secara mekanis. Kontruksi Kabel NYFGbY

dapat dilihat pada (gambar 74) dibawah ini.

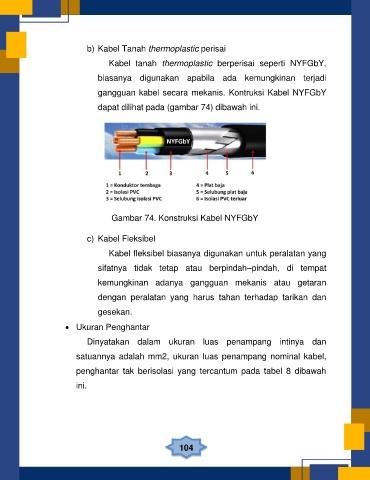

Gambar 74. Konstruksi Kabel NYFGbY

c) Kabel Fleksibel

Kabel fleksibel biasanya digunakan untuk peralatan yang

sifatnya tidak tetap atau berpindah–pindah, di tempat

kemungkinan adanya gangguan mekanis atau getaran

dengan peralatan yang harus tahan terhadap tarikan dan

gesekan.

 Ukuran Penghantar

Dinyatakan dalam ukuran luas penampang intinya dan
satuannya adalah mm2, ukuran luas penampang nominal kabel,

penghantar tak berisolasi yang tercantum pada tabel 8 dibawah
ini.
