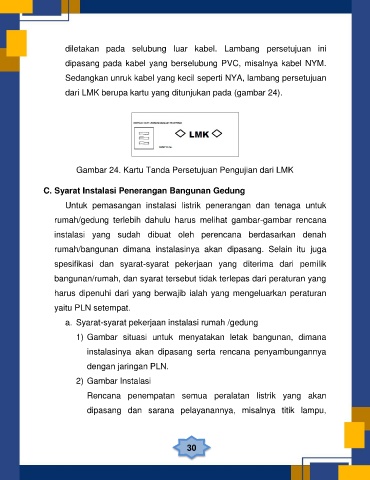

diletakan  pada  selubung  luar  kabel.  Lambang  persetujuan  ini

                       dipasang pada kabel yang berselubung PVC, misalnya kabel NYM.

                       Sedangkan unruk kabel yang kecil seperti NYA, lambang persetujuan

                       dari LMK berupa kartu yang ditunjukan pada (gambar 24).













                          Gambar 24. Kartu Tanda Persetujuan Pengujian dari LMK


               C. Syarat Instalasi Penerangan Bangunan Gedung

                       Untuk  pemasangan  instalasi  listrik  penerangan  dan  tenaga  untuk

                   rumah/gedung  terlebih  dahulu  harus  melihat  gambar-gambar  rencana

                   instalasi  yang  sudah  dibuat  oleh  perencana  berdasarkan  denah

                   rumah/bangunan  dimana  instalasinya  akan  dipasang.  Selain  itu  juga

                   spesifikasi  dan  syarat-syarat  pekerjaan  yang  diterima  dari  pemilik

                   bangunan/rumah, dan syarat tersebut tidak terlepas dari peraturan yang


                   harus dipenuhi dari yang berwajib ialah yang mengeluarkan peraturan
                   yaitu PLN setempat.


                       a.  Syarat-syarat pekerjaan instalasi rumah /gedung
                          1) Gambar  situasi  untuk  menyatakan  letak  bangunan,  dimana


                              instalasinya  akan  dipasang  serta  rencana  penyambungannya
                              dengan jaringan PLN.


                          2) Gambar Instalasi

                              Rencana  penempatan  semua  peralatan  listrik  yang  akan

                              dipasang  dan  sarana  pelayanannya,  misalnya  titik  lampu,





                                                               30
