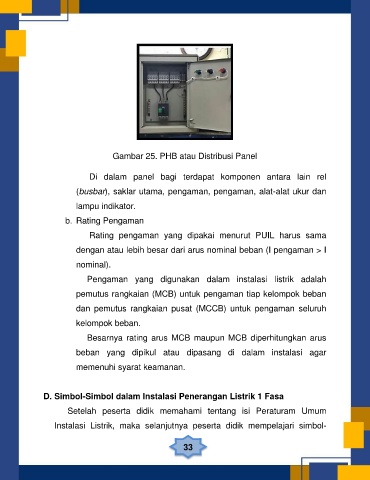

Gambar 25. PHB atau Distribusi Panel
Di dalam panel bagi terdapat komponen antara lain rel
(busbar), saklar utama, pengaman, pengaman, alat-alat ukur dan
lampu indikator.
b. Rating Pengaman
Rating pengaman yang dipakai menurut PUIL harus sama
dengan atau lebih besar dari arus nominal beban (I pengaman > I
nominal).
Pengaman yang digunakan dalam instalasi listrik adalah
pemutus rangkaian (MCB) untuk pengaman tiap kelompok beban
dan pemutus rangkaian pusat (MCCB) untuk pengaman seluruh
kelompok beban.
Besarnya rating arus MCB maupun MCB diperhitungkan arus
beban yang dipikul atau dipasang di dalam instalasi agar
memenuhi syarat keamanan.
D. Simbol-Simbol dalam Instalasi Penerangan Listrik 1 Fasa
Setelah peserta didik memahami tentang isi Peraturam Umum
Instalasi Listrik, maka selanjutnya peserta didik mempelajari simbol-
