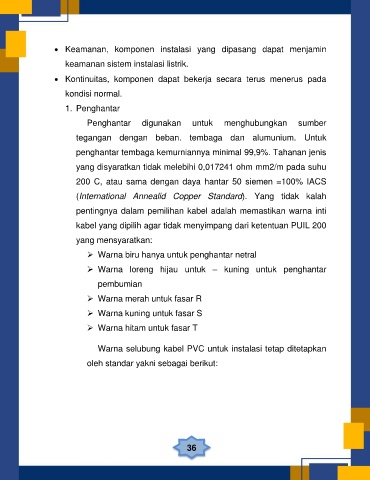

 Keamanan, komponen instalasi yang dipasang dapat menjamin

keamanan sistem instalasi listrik.

 Kontinuitas, komponen dapat bekerja secara terus menerus pada

kondisi normal.

1. Penghantar

Penghantar digunakan untuk menghubungkan sumber

tegangan dengan beban. tembaga dan alumunium. Untuk

penghantar tembaga kemurniannya minimal 99,9%. Tahanan jenis

yang disyaratkan tidak melebihi 0,017241 ohm mm2/m pada suhu

200 C, atau sama dengan daya hantar 50 siemen =100% IACS

(International Annealid Copper Standard). Yang tidak kalah
pentingnya dalam pemilihan kabel adalah memastikan warna inti

kabel yang dipilih agar tidak menyimpang dari ketentuan PUIL 200
yang mensyaratkan:

 Warna biru hanya untuk penghantar netral
 Warna loreng hijau untuk – kuning untuk penghantar

pembumian

 Warna merah untuk fasar R

 Warna kuning untuk fasar S

 Warna hitam untuk fasar T

Warna selubung kabel PVC untuk instalasi tetap ditetapkan

oleh standar yakni sebagai berikut:

36
