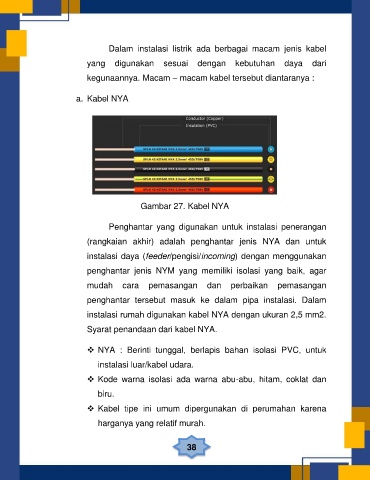

Dalam instalasi listrik ada berbagai macam jenis kabel

yang digunakan sesuai dengan kebutuhan daya dari

kegunaannya. Macam – macam kabel tersebut diantaranya :

a. Kabel NYA

Gambar 27. Kabel NYA

Penghantar yang digunakan untuk instalasi penerangan

(rangkaian akhir) adalah penghantar jenis NYA dan untuk

instalasi daya (feeder/pengisi/incoming) dengan menggunakan

penghantar jenis NYM yang memiliki isolasi yang baik, agar

mudah cara pemasangan dan perbaikan pemasangan

penghantar tersebut masuk ke dalam pipa instalasi. Dalam

instalasi rumah digunakan kabel NYA dengan ukuran 2,5 mm2.

Syarat penandaan dari kabel NYA.

 NYA : Berinti tunggal, berlapis bahan isolasi PVC, untuk

instalasi luar/kabel udara.

 Kode warna isolasi ada warna abu-abu, hitam, coklat dan

biru.

 Kabel tipe ini umum dipergunakan di perumahan karena

harganya yang relatif murah.
