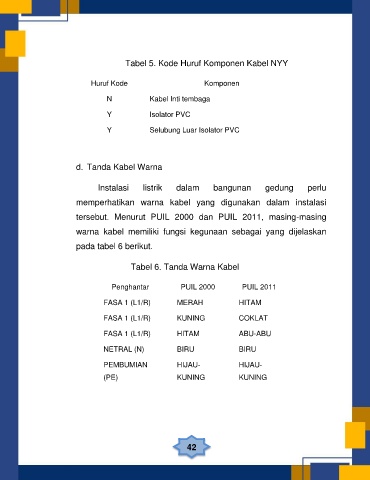

Tabel 5. Kode Huruf Komponen Kabel NYY
Huruf Kode Komponen
N Kabel Inti tembaga
Y Isolator PVC
Y Selubung Luar Isolator PVC
d. Tanda Kabel Warna
Instalasi listrik dalam bangunan gedung perlu
memperhatikan warna kabel yang digunakan dalam instalasi
tersebut. Menurut PUIL 2000 dan PUIL 2011, masing-masing
warna kabel memiliki fungsi kegunaan sebagai yang dijelaskan
pada tabel 6 berikut.
Tabel 6. Tanda Warna Kabel
Penghantar PUIL 2000 PUIL 2011
FASA 1 (L1/R) MERAH HITAM
FASA 1 (L1/R) KUNING COKLAT
FASA 1 (L1/R) HITAM ABU-ABU
NETRAL (N) BIRU BIRU
PEMBUMIAN HIJAU- HIJAU-
(PE) KUNING KUNING
42
