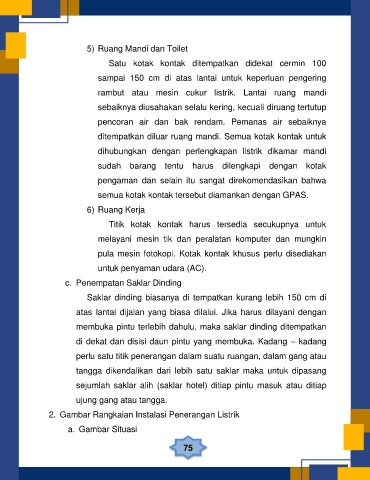

5) Ruang Mandi dan Toilet
Satu kotak kontak ditempatkan didekat cermin 100
sampai 150 cm di atas lantai untuk keperluan pengering
rambut atau mesin cukur listrik. Lantai ruang mandi
sebaiknya diusahakan selalu kering, kecuali diruang tertutup
pencoran air dan bak rendam. Pemanas air sebaiknya
ditempatkan diluar ruang mandi. Semua kotak kontak untuk
dihubungkan dengan perlengkapan listrik dikamar mandi
sudah barang tentu harus dilengkapi dengan kotak
pengaman dan selain itu sangat direkomendasikan bahwa
semua kotak kontak tersebut diamankan dengan GPAS.
6) Ruang Kerja
Titik kotak kontak harus tersedia secukupnya untuk
melayani mesin tik dan peralatan komputer dan mungkin
pula mesin fotokopi. Kotak kontak khusus perlu disediakan
untuk penyaman udara (AC).
c. Penempatan Saklar Dinding
Saklar dinding biasanya di tempatkan kurang lebih 150 cm di
atas lantai dijalan yang biasa dilalui. Jika harus dilayani dengan
membuka pintu terlebih dahulu, maka saklar dinding ditempatkan
di dekat dan disisi daun pintu yang membuka. Kadang – kadang
perlu satu titik penerangan dalam suatu ruangan, dalam gang atau
tangga dikendalikan dari lebih satu saklar maka untuk dipasang
sejumlah saklar alih (saklar hotel) ditiap pintu masuk atau ditiap
ujung gang atau tangga.
2. Gambar Rangkaian Instalasi Penerangan Listrik
a. Gambar Situasi
75
