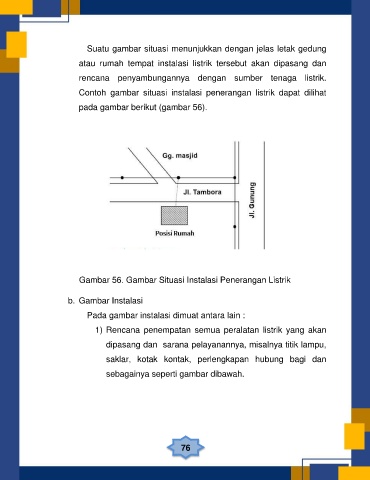

Suatu gambar situasi menunjukkan dengan jelas letak gedung
atau rumah tempat instalasi listrik tersebut akan dipasang dan
rencana penyambungannya dengan sumber tenaga listrik.
Contoh gambar situasi instalasi penerangan listrik dapat dilihat
pada gambar berikut (gambar 56).
Gambar 56. Gambar Situasi Instalasi Penerangan Listrik
b. Gambar Instalasi
Pada gambar instalasi dimuat antara lain :
1) Rencana penempatan semua peralatan listrik yang akan
dipasang dan sarana pelayanannya, misalnya titik lampu,
saklar, kotak kontak, perlengkapan hubung bagi dan
sebagainya seperti gambar dibawah.
