Page 3 - jobsheet 2 Grounding

nilai tahanan pembumian adalah atau sekecil mungkin. Material grounding dapat

berupa batang tembaga, lempeng tembaga atau kerucut tembaga, semakin luas
permukaan material grounding yang di tanam ke tanah maka resistansi akan

semakin rendah atau semakin baik.

Nilai tahanan suatu sistem pembumian diharapkan serendah mungkin.

Elektroda pembumian yang ditanamkan ke dalam tanah diharapkan langsung

memperoleh tahanan yang rendah, namun hal itu sangat jarang diperoleh. Ada
beberapa faktor yang berbengaruh terhadap nilai tahanan pembumian.

1. Faktor internal: bentuk elektroda, jenis bahan dan ukuran elektroda, jumlah

atau konfigurasi elektroda dan kedalaman pemancang atau penanaman di
dalam tanah.

2. Faktor eksternal: sifat geologi (karakteristik) tanah, komponen zat kimia
dalam tanah, kandungan air tanah, dan temperatur tanah.

Pengukuran tahanan pentanahan bertujuan untuk menetukan tahanan

antara elektroda besi atau plat tembaga yang ditanam dalam tanah yang

digunakan untuk melindungi peralatan listrik terhadap gangguan petir dan
hubung singkat. Dengan demikian pelat tersebut harus ditanam hingga

mendapatkan tahanan terhadap tanah sekitar yang sekecil-kecilnya. Dimana nilai
standar tahanan pentanahan berdasarkan PUIL adalah kurang dari atau sama

dengan 5 ohm. Salah satu cara pengukuran tahanan pentanahan adalah dengan

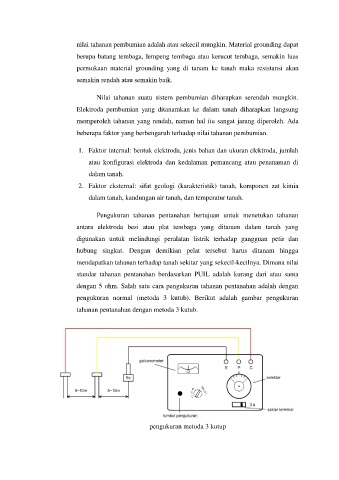

pengukuran normal (metoda 3 kutub). Berikut adalah gambar pengukuran

tahanan pentanahan dengan metoda 3 kutub.

pengukuran metoda 3 kutup
