Page 5 - jobsheet 2 Grounding

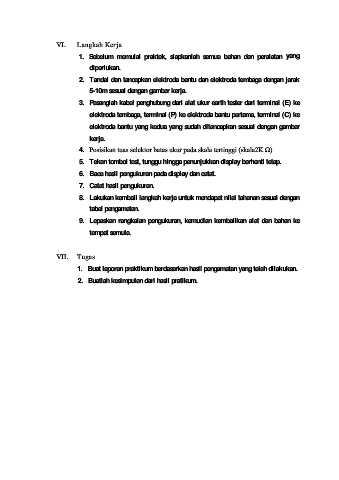

VI. Langkah Kerja

1. Sebelum memulai praktek, siapkanlah semua bahan dan peralatan yang
diperlukan.

2. Tandai dan tancapkan elektroda bantu dan elektroda tembaga dengan jarak
5-10m sesuai dengan gambar kerja.

3. Pasanglah kabel penghubung dari alat ukur earth tester dari terminal (E) ke
elektroda tembaga, terminal (P) ke elektroda bantu pertama, terminal (C) ke

elektroda bantu yang kedua yang sudah ditancapkan sesuai dengan gambar

kerja.
4. Posisikan tuas selektor batas ukur pada skala tertinggi (skala2K Ω)

5. Tekan tombol test, tunggu hingga penunjukkan display berhenti tetap.
6. Baca hasil pengukuran pada display dan catat.

7. Catat hasil pengukuran.
8. Lakukan kembali langkah kerja untuk mendapat nilai tahanan sesuai dengan

tabel pengamatan.

9. Lepaskan rangkaian pengukuran, kemudian kembalikan alat dan bahan ke
tempat semula.

VII. Tugas
1. Buat laporan praktikum berdasarkan hasil pengamatan yang telah dilakukan.

2. Buatlah kesimpulan dari hasil pratikum.
