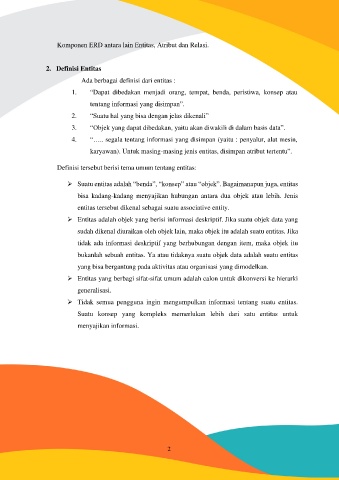

Komponen ERD antara lain Entitas, Atribut dan Relasi.
2. Definisi Entitas
Ada berbagai definisi dari entitas :
1. “Dapat dibedakan menjadi orang, tempat, benda, peristiwa, konsep atau
tentang informasi yang disimpan”.
2. “Suatu hal yang bisa dengan jelas dikenali”
3. “Objek yang dapat dibedakan, yaitu akan diwakili di dalam basis data”.
4. “….. segala tentang informasi yang disimpan (yaitu : penyalur, alat mesin,
karyawan). Untuk masing-masing jenis entitas, disimpan atribut tertentu”.
Definisi tersebut berisi tema umum tentang entitas:
➢ Suatu entitas adalah “benda”, “konsep” atau “objek”. Bagaimanapun juga, entitas
bisa kadang-kadang menyajikan hubungan antara dua objek atau lebih. Jenis
entitas tersebut dikenal sebagai suatu associative entity.
➢ Entitas adalah objek yang berisi informasi deskriptif. Jika suatu objek data yang
sudah dikenal diuraikan oleh objek lain, maka objek itu adalah suatu entitas. Jika
tidak ada informasi deskriptif yang berhubungan dengan item, maka objek itu
bukanlah sebuah entitas. Ya atau tidaknya suatu objek data adalah suatu entitas
yang bisa bergantung pada aktivitas atau organisasi yang dimodelkan.
➢ Entitas yang berbagi sifat-sifat umum adalah calon untuk dikonversi ke hierarki
generalisasi.
➢ Tidak semua pengguna ingin mengumpulkan informasi tentang suatu entitas.
Suatu konsep yang kompleks memerlukan lebih dari satu entitas untuk
menyajikan informasi.
