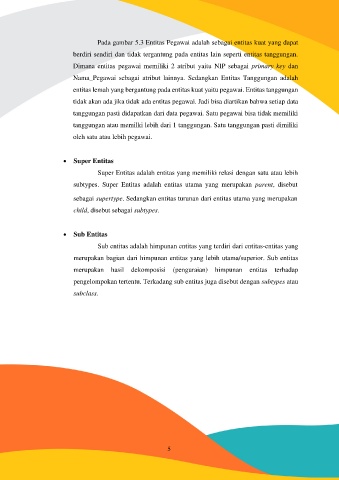

Pada gambar 5.3 Entitas Pegawai adalah sebagai entitas kuat yang dapat

berdiri sendiri dan tidak tergantung pada entitas lain seperti entitas tanggungan.

Dimana entitas pegawai memiliki 2 atribut yaitu NIP sebagai primary key dan
Nama_Pegawai sebagai atribut lainnya. Sedangkan Entitas Tanggungan adalah

entitas lemah yang bergantung pada entitas kuat yaitu pegawai. Entitas tanggungan
tidak akan ada jika tidak ada entitas pegawai. Jadi bisa diartikan bahwa setiap data

tanggungan pasti didapatkan dari data pegawai. Satu pegawai bisa tidak memiliki
tanggungan atau memilki lebih dari 1 tanggungan. Satu tanggungan pasti dimiliki

oleh satu atau lebih pegawai.

• Super Entitas

Super Entitas adalah entitas yang memiliki relasi dengan satu atau lebih

subtypes. Super Entitas adalah entitas utama yang merupakan parent, disebut

sebagai supertype. Sedangkan entitas turunan dari entitas utama yang merupakan
child, disebut sebagai subtypes.

• Sub Entitas

Sub entitas adalah himpunan entitas yang terdiri dari entitas-entitas yang

merupakan bagian dari himpunan entitas yang lebih utama/superior. Sub entitas
merupakan hasil dekomposisi (penguraian) himpunan entitas terhadap

pengelompokan tertentu. Terkadang sub entitas juga disebut dengan subtypes atau

subclass.
