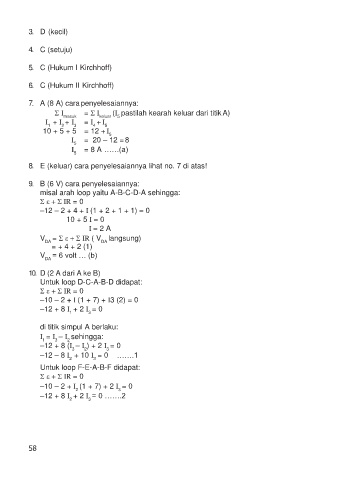

Page 58 - LISTRIK DINAMIS 1_Neat

3. D (kecil)

4. C (setuju)

5. C (Hukum I Kirchhoff)

6. C (Hukum II Kirchhoff)

7. A (8 A) cara penyelesaiannya:
 I masuk =  I keluar (I pastilah kearah keluar dari titik A)
5
I + I + I 3 = I + I 5
2
1
4
10 + 5 + 5 = 12 + I 5
I = 20 – 12 = 8
5
I = 8 A ……(a)
5
8. E (keluar) cara penyelesaiannya lihat no. 7 di atas!

9. B (6 V) cara penyelesaiannya:
misal arah loop yaitu A-B-C-D-A sehingga:
    IR = 0
–12 – 2 + 4 + I (1 + 2 + 1 + 1) = 0
10 + 5 I = 0
I = 2 A
V =     IR ( V langsung)
DA DA
= + 4 + 2 (1)
V = 6 volt … (b)
DA

10. D (2 A dari A ke B)
Untuk loop D-C-A-B-D didapat:
  +  IR = 0
–10 – 2 + I (1 + 7) + I3 (2) = 0
–12 + 8 I + 2 I = 0
1 3

di titik simpul A berlaku:
I = I – I sehingga:
2
3
1
–12 + 8 (I – I ) + 2 I = 0
3 2 3
–12 – 8 I + 10 I = 0 …….1
2 3
Untuk loop F-E-A-B-F didapat:
  +  IR = 0
–10 – 2 + I (1 + 7) + 2 I = 0
2 3
–12 + 8 I + 2 I = 0 …….2
2 3
