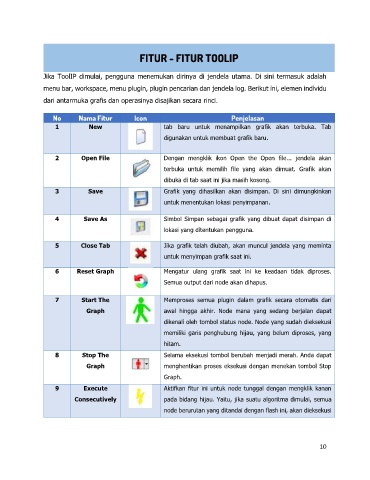

FITUR - FITUR TOOLIP

Jika ToolIP dimulai, pengguna menemukan dirinya di jendela utama. Di sini termasuk adalah
menu bar, workspace, menu plugin, plugin pencarian dan jendela log. Berikut ini, elemen individu

dari antarmuka grafis dan operasinya disajikan secara rinci.

No Nama Fitur Icon Penjelasan
1 New tab baru untuk menampilkan grafik akan terbuka. Tab

digunakan untuk membuat grafik baru.

2 Open File Dengan mengklik ikon Open the Open file... jendela akan
terbuka untuk memilih file yang akan dimuat. Grafik akan
dibuka di tab saat ini jika masih kosong.

3 Save Grafik yang dihasilkan akan disimpan. Di sini dimungkinkan
untuk menentukan lokasi penyimpanan.

4 Save As Simbol Simpan sebagai grafik yang dibuat dapat disimpan di

lokasi yang ditentukan pengguna.

5 Close Tab Jika grafik telah diubah, akan muncul jendela yang meminta
untuk menyimpan grafik saat ini.

6 Reset Graph Mengatur ulang grafik saat ini ke keadaan tidak diproses.
Semua output dari node akan dihapus.

7 Start The Memproses semua plugin dalam grafik secara otomatis dari
Graph awal hingga akhir. Node mana yang sedang berjalan dapat

dikenali oleh tombol status node. Node yang sudah dieksekusi
memiliki garis penghubung hijau, yang belum diproses, yang
hitam.
8 Stop The Selama eksekusi tombol berubah menjadi merah. Anda dapat

Graph menghentikan proses eksekusi dengan menekan tombol Stop

Graph.
9 Execute Aktifkan fitur ini untuk node tunggal dengan mengklik kanan

Consecutively pada bidang hijau. Yaitu, jika suatu algoritma dimulai, semua

node berurutan yang ditandai dengan flash ini, akan dieksekusi

10
