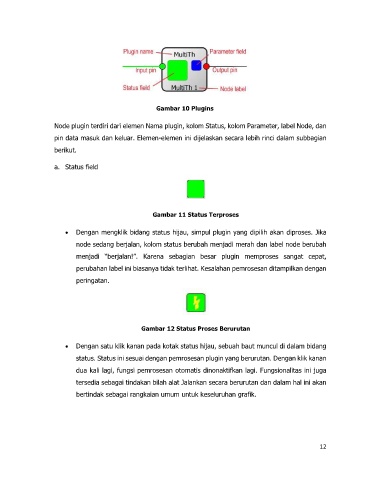

Gambar 10 Plugins

Node plugin terdiri dari elemen Nama plugin, kolom Status, kolom Parameter, label Node, dan

pin data masuk dan keluar. Elemen-elemen ini dijelaskan secara lebih rinci dalam subbagian
berikut.

a. Status field

Gambar 11 Status Terproses

• Dengan mengklik bidang status hijau, simpul plugin yang dipilih akan diproses. Jika

node sedang berjalan, kolom status berubah menjadi merah dan label node berubah
menjadi “berjalan!”. Karena sebagian besar plugin memproses sangat cepat,
perubahan label ini biasanya tidak terlihat. Kesalahan pemrosesan ditampilkan dengan

peringatan.

Gambar 12 Status Proses Berurutan

• Dengan satu klik kanan pada kotak status hijau, sebuah baut muncul di dalam bidang

status. Status ini sesuai dengan pemrosesan plugin yang berurutan. Dengan klik kanan

dua kali lagi, fungsi pemrosesan otomatis dinonaktifkan lagi. Fungsionalitas ini juga
tersedia sebagai tindakan bilah alat Jalankan secara berurutan dan dalam hal ini akan
bertindak sebagai rangkaian umum untuk keseluruhan grafik.
