Page 23 - Modul Media Pembelajaran

Modul Jembatan

a). Jembatan Standar
Yang termasuk jembatan standar antara lain:

1) Jembatan bentang pendek 6-20 meter
Jembatan beton umumnya berupa jembatan plat, jembatan beton
bertulang tipe T, beton pratekan tipe I atau tipe T, gelagar baja

komposit.
2) Jembatan bentang menengah 20-100 meter

Umumnya menggunakan jenis rangka baja, beton pratekan tipe I
atau tipe T, tipe box, tipe U atau gelagar baja komposit.

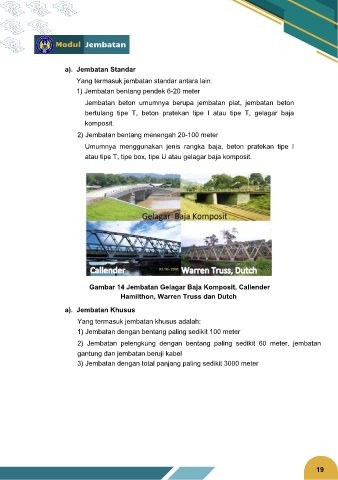

Gambar 14 Jembatan Gelagar Baja Komposit, Callender
Hamilthon, Warren Truss dan Dutch
a). Jembatan Khusus

Yang termasuk jembatan khusus adalah:
1) Jembatan dengan bentang paling sedikit 100 meter

2) Jembatan pelengkung dengan bentang paling sedikit 60 meter, jembatan
gantung dan jembatan beruji kabel
3) Jembatan dengan total panjang paling sedikit 3000 meter

19
