Page 18 - Modul Media Pembelajaran

Modul Jembatan

c) Fondasi Tiang Pancang (Driven Pile)
Fondasi tiang pancang merupakan bagian dari fondasi dalam, digunakan

apabila tanah stabil terletak pada kedalaman lebih dari 9 m. Daya dukungnya
dari gesekan antara selimut tiang dengan tanah dan dari tahanan ujungnya,
kedua komponen itu dapat bekerja bersamaan maupun terpisah namun

demikian salah satu dari komponen tersebut dapat lebih dominan.Pondasi Tiang
berfungsi untuk memindahkan atau mentransfer beban-beban dari konstruksi di
atasnya ke lapisan tanah yang lebih dalam, digunakan bila lapisan tanah yang
mampu mendukung beban tertentu yang letaknya terlalu dalam Kemampuan
tiang terhadap kekuatan bahan tiang.

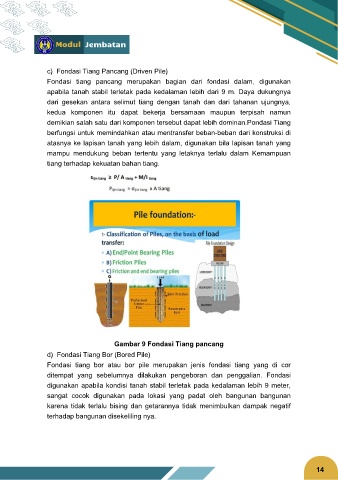

Gambar 9 Fondasi Tiang pancang
d) Fondasi Tiang Bor (Bored Pile)

Fondasi tiang bor atau bor pile merupakan jenis fondasi tiang yang di cor
ditempat yang sebelumnya dilakukan pengeboran dan penggalian. Fondasi
digunakan apabila kondisi tanah stabil terletak pada kedalaman lebih 9 meter,
sangat cocok digunakan pada lokasi yang padat oleh bangunan bangunan

karena tidak terlalu bising dan getarannya tidak menimbulkan dampak negatif
terhadap bangunan disekeliling nya.

14
