Modul Jembatan

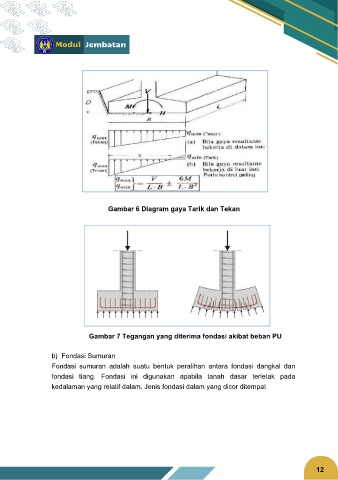

Gambar 6 Diagram gaya Tarik dan Tekan
Gambar 7 Tegangan yang diterima fondasi akibat beban PU
b) Fondasi Sumuran
Fondasi sumuran adalah suatu bentuk peralihan antara fondasi dangkal dan
fondasi tiang. Fondasi ini digunakan apabila tanah dasar terletak pada
kedalaman yang relatif dalam. Jenis fondasi dalam yang dicor ditempat
