Modul Jembatan
B. Sistem Struktur Bangunan Bawah Jembatan
Bangunan bawah terdiri dari
1. Fondasi
2. Kepala Jembatan / Abutment dan Pilar/ Pier
3. Struktur Penahan Tanah (Retaining Structures)
4. Bangunan Pengaman (Fender, Talud, Krib, Groundsill, dll.
1. Fondasi
Fungsi fondasi
a)Mentransfer beban dari struktur bangunan bawah ke tanah dasar yang
mendukungnya
b)Mengakomodasi/menahan pergerakan lateral dari bangunan atas dan
bangunan bawah pada lapisan tanah yang mendukung
c)Menahan gaya angkat/up lift tanah
Menahan penurunan struktur jembatan

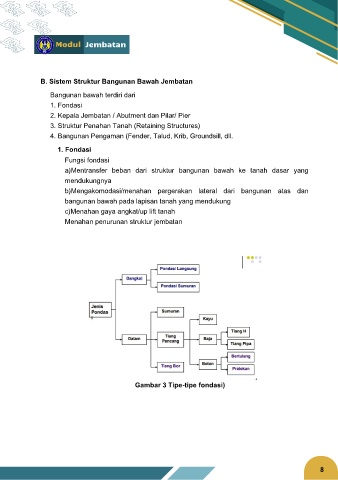

Gambar 3 Tipe-tipe fondasi)
