Modul Jembatan
a) Pemadatan yang kurang sempurna pada saat pelakasanaan, akibat tebal
pemadatan tidak mengikuti ketentuan pelaksanaan atau kadar air optimum tidak
terpenuhi.
b) Karena air mengalir keluar, dimana terjadi kapilerisasi pada lapisan atau
kelurusan air melalui saluran drainase sehingga ada perubahan tegangan
efektif.
c) Pemadatan lapisan timbunan jalan pendekat yang berlebih, dimana terjadi
perubahan kadar air yang mengakibatkan pengembangan lapisan tanah yang
dapat mendesak permukaan perkerasan ke atas.

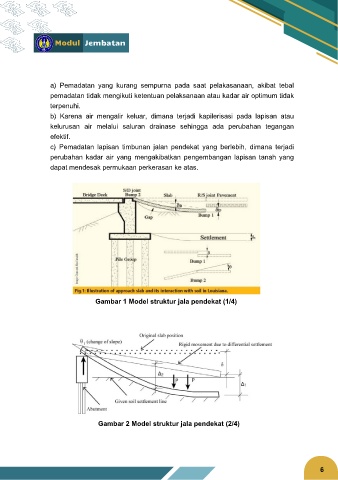

Gambar 1 Model struktur jala pendekat (1/4)
Gambar 2 Model struktur jala pendekat (2/4)
6
