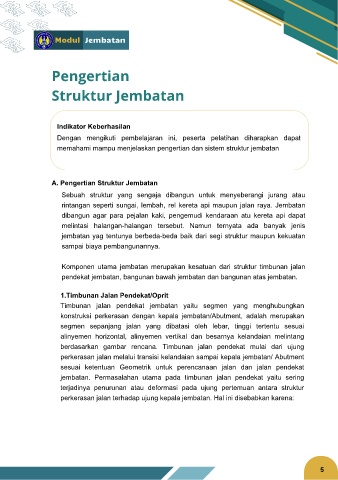

Modul Jembatan

Pengertian

Struktur Jembatan

Indikator Keberhasilan

Dengan mengikuti pembelajaran ini, peserta pelatihan diharapkan dapat
memahami mampu menjelaskan pengertian dan sistem struktur jembatan

A. Pengertian Struktur Jembatan
Sebuah struktur yang sengaja dibangun untuk menyeberangi jurang atau

rintangan seperti sungai, lembah, rel kereta api maupun jalan raya. Jembatan
dibangun agar para pejalan kaki, pengemudi kendaraan atu kereta api dapat
melintasi halangan-halangan tersebut. Namun ternyata ada banyak jenis
jembatan yag tentunya berbeda-beda baik dari segi struktur maupun kekuatan

sampai biaya pembangunannya.

Komponen utama jembatan merupakan kesatuan dari struktur timbunan jalan
pendekat jembatan, bangunan bawah jembatan dan bangunan atas jembatan.

1.Timbunan Jalan Pendekat/Oprit

Timbunan jalan pendekat jembatan yaitu segmen yang menghubungkan
konstruksi perkerasan dengan kepala jembatan/Abutment, adalah merupakan
segmen sepanjang jalan yang dibatasi oleh lebar, tinggi tertentu sesuai
alinyemen horizontal, alinyemen vertikal dan besarnya kelandaian melintang

berdasarkan gambar rencana. Timbunan jalan pendekat mulai dari ujung
perkerasan jalan melalui transisi kelandaian sampai kepala jembatan/ Abutment
sesuai ketentuan Geometrik untuk perencanaan jalan dan jalan pendekat
jembatan. Permasalahan utama pada timbunan jalan pendekat yaitu sering

terjadinya penurunan atau deformasi pada ujung pertemuan antara struktur
perkerasan jalan terhadap ujung kepala jembatan. Hal ini disebabkan karena:

5
