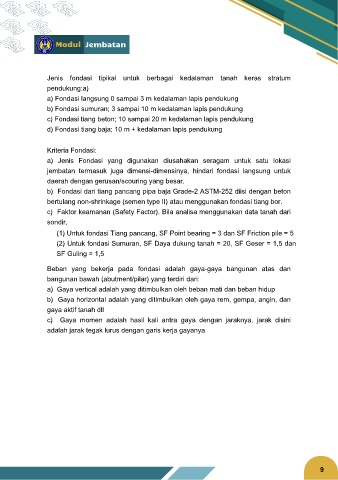

Modul Jembatan

Jenis fondasi tipikal untuk berbagai kedalaman tanah keras stratum
pendukung:a)
a) Fondasi langsung 0 sampai 3 m kedalaman lapis pendukung
b) Fondasi sumuran; 3 sampai 10 m kedalaman lapis pendukung

c) Fondasi tiang beton; 10 sampai 20 m kedalaman lapis pendukung
d) Fondasi tiang baja; 10 m + kedalaman lapis pendukung

Kriteria Fondasi:
a) Jenis Fondasi yang digunakan diusahakan seragam untuk satu lokasi
jembatan termasuk juga dimensi-dimensinya, hindari fondasi langsung untuk
daerah dengan gerusan/scouring yang besar.
b) Fondasi dari tiang pancang pipa baja Grade-2 ASTM-252 diisi dengan beton

bertulang non-shrinkage (semen type II) atau menggunakan fondasi tiang bor.
c) Faktor keamanan (Safety Factor). Bila analisa menggunakan data tanah dari
sondir,

(1) Untuk fondasi Tiang pancang, SF Point bearing = 3 dan SF Friction pile = 5
(2) Untuk fondasi Sumuran, SF Daya dukung tanah = 20, SF Geser = 1,5 dan
SF Guling = 1,5

Beban yang bekerja pada fondasi adalah gaya-gaya bangunan atas dan
bangunan bawah (abutment/pilar) yang terdiri dari:
a) Gaya vertical adalah yang ditimbulkan oleh beban mati dan beban hidup
b) Gaya horizontal adalah yang ditimbulkan oleh gaya rem, gempa, angin, dan
gaya aktif tanah dll

c) Gaya momen adalah hasil kali antra gaya dengan jaraknya, jarak disini
adalah jarak tegak lurus dengan garis kerja gayanya
