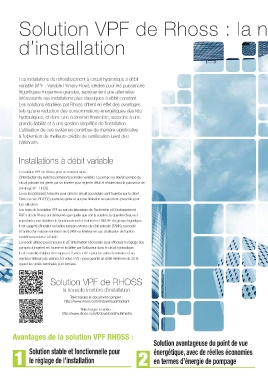

Solution VPF de Rhoss : la n

d’installation

Les installations de refroidissement à circuit hydronique à débit
variable (VPF : Variable Primary Flow), idéales pour les puissances
frigorifiques moyennes-grandes, représentent une alternative
intéressante aux installations plus classiques à débit constant.
Les solutions étudiées par Rhoss offrent en effet des avantages
tels qu’une réduction des consommations énergétiques des kits
hydrauliques, et donc une économie financière, associée à une
grande fiabilité et à une gestion simplifiée de l’installation.
L’utilisation de ces systèmes contribue de manière significative
à l’obtention de meilleurs crédits de certification Leed des
bâtiments.

Installations à débit variable

La solution VPF de Rhoss peut se résumer ainsi :
L’introduction du système primaire/secondaire variable. La pompe ou double pompe du
circuit primaire est gérée par un inverter pour régler le débit et réduire ainsi la puissance de
pompage [P= f (Q3)].
La ou les pompe(s) à inverter pour gérer le circuit secondaire sont fournies par le client.
Dans ce cas, RHOSS pourra les gérer et aucune limitation ne sera donc prescrite pour
leur utilisation.
Les tests de la solution VPF au sein du laboratoire de Recherche et Développement
R&D Lab de Rhoss ont démontré que quelle que soit la solution, la quantité d’eau est
importante pour stabiliser le fonctionnement et réduire les ON/OFF du groupe frigorifique.
Il est suggéré d’installer un ballon tampon externe du côté primaire (TANK), raccordé
à l’unité, d’un volume minimum de 5 l/kW ou inférieur en cas d’utilisation de l’option
Tank&Pump interne à l’unité.
La sonde utilisée pour mesurer le ΔP (information nécessaire pour effectuer le réglage des
pompes à inverter) est fournie et installée par l’utilisateur dans le circuit hydraulique.
Il est conseillé d’utiliser des vannes à 2 voies « V2 » pour les unités terminales et un
nombre minimum de vannes à 3 voies « V3 » pour garantir un débit minimum de 20 %
quand les unités terminales sont fermées.

Solution VPF de RHOSS

la nouvelle frontière d’installation
Téléchargez le document complet :
http://www.rhoss.com/it/download/depliant
Téléchargez la vidéo :
http://www.rhoss.com/it/download/multimedia

Avantages de la solution VPF RHOSS :
Solution avantageuse du point de vue
1 Solution stable et fonctionnelle pour 2 énergétique, avec de réelles économies

le réglage de l’installation
en termes d’énergie de pompage
