12 | COFELY | Réfrigération

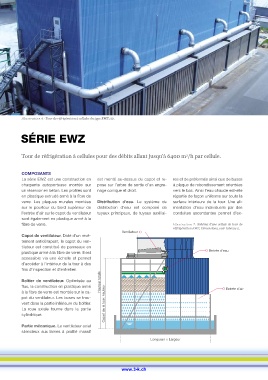

Illustration 6: Tour de réfrigération à cellules du type EWZ 119.

série eWZ

3
Tour de réfrigération à cellules pour des débits allant jusqu’à 6400 m /h par cellule.

COMPOSANTS
La série EWZ est une construction en est monté au-dessus du capot et re- res et de préformés ainsi que de buses
charpente autoporteuse montée sur pose sur l’arbre de sortie d’un engre- à plaque de rebondissement orientées
un réservoir en béton. Les profilés sont nage conique et droit. vers le bas. Ainsi l’eau chaude est-elle
en plastique extrudé armé à la fibre de répartie de façon uniforme sur toute la
verre. Les plaques murales montées Distribution d’eau. Le système de surface intérieure de la tour. Une ali-
sur le pourtour du bord supérieur de distribution d’eau est composé de mentation d’eau individuelle par des
l’entrée d’air sur le capot du ventilateur tuyaux principaux, de tuyaux auxiliai- conduites ascendantes permet d’ex-
sont également en plastique armé à la
fibre de verre. Illustration 7: Schéma d’une cellule de tour de
réfrigération EWZ. Dimensions, voir tableau 5.
Ventilateur
Capot de ventilateur. Doté d’un revê-
tement antidérapant, le capot du ven-
tilateur est constitué de panneaux en
plastique armé à la fibre de verre. Il est Entrée d'eau
accessible via une échelle et permet
d’accéder à l’intérieur de la tour à des
fins d’inspection et d’entretien.

Boîtier de ventilateur. Optimisée au Hauteur totale
flux, la construction en plastique armé Entrée d'air
à la fibre de verre est montée sur le ca-
pot du ventilateur. Les buses se trou-
vent dans la partie inférieure du boîtier. Capot de la tour, hauteur
La roue axiale tourne dans la partie
cylindrique.

Partie mécanique. Le ventilateur axial
silencieux aux lames à profilé massif
Longueur × Largeur
