P. 508

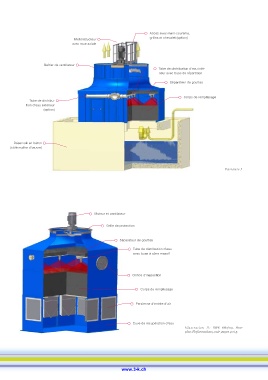

Accès avec main-courante,
                                                                    grilles et chevalet (option)
                                  Motoréducteur
                                 avec roue axiale




                     Boîtier de ventilateur
                                                                        Tube de distribution d’eau inté-
                                                                        rieur avec buse de répartition
                                                                            Séparateur de gouttes


                                                                                   Corps de remplissage
              Tube de distribu-
             tion d’eau extérieur
                    (option)







       Réservoir en béton
      (côté maître d’œuvre)




                                                                                                     Variante 3











                                           Moteur et ventilateur

                                                Grille de protection


                                                      Séparateur de gouttes
                                                            Tube de distribution d’eau
                                                            avec buse à cône massif




                                                            Orifice d’inspection


                                                               Corps de remplissage


                                                             Persienne d’entrée d’air



                                                            Cuve de récupération d’eau
                                                                                   Illustration  11:  EWK  680/09.  Pour
                                                                                   plus d’informations, voir pages 4 et 5.
