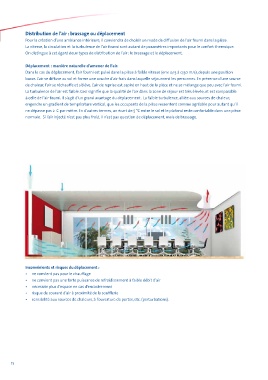

Distribution de l’air : brassage ou déplacement
Pour la création d’une ambiance intérieure, il conviendra de choisir un mode de diffusion de l’air fourni dans la pièce.
La vitesse, la circulation et la turbulence de l’air fourni sont autant de paramètres importants pour le confort thermique.
On distingue à cet égard deux types de distribution de l’air : le brassage et le déplacement.

Déplacement : manière naturelle d’amener de l’air.
Dans le cas du déplacement, l’air fourni est pulsé dans la pièce à faible vitesse (env. 0,15 à 0,50 m/s), depuis une position
basse. L’air se diffuse au sol et forme une couche d’air frais dans laquelle séjournent les personnes. En présence d’une source
de chaleur, l’air se réchauffe et s’élève. L’air de reprise est aspiré en haut de la pièce et ne se mélange que peu avec l’air fourni.
La turbulence de l’air est faible. Ceci signifie que la qualité de l’air dans la zone de séjour est très élevée, et est comparable
à celle de l’air fourni. Il s’agit d’un grand avantage du déplacement. La faible turbulence, alliée aux sources de chaleur,
engendre un gradient de température vertical, que les occupants de la pièce ressentent comme agréable pour autant qu’il
ne dépasse pas 2 C par mètre. En d’autres termes, un écart de 5 °C entre le sol et le plafond reste confortable dans une pièce
normale. Si l’air injecté n’est pas plus froid, il n’est pas question de déplacement, mais de brassage.

Inconvénients et risques du déplacement :
• ne convient pas pour le chauffage
• ne convient pas une forte puissance de refroidissement à faible débit d’air
• nécessite plus d’espace en cas d’encastrement
• risque de courant d’air à proximité de la soufflerie
• sensibilité aux sources de chaleurs, à l’ouverture de portes, etc. (perturbations).
