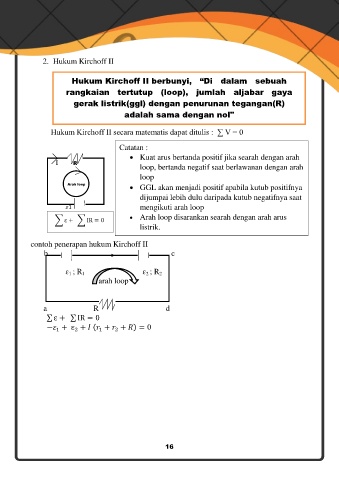

2. Hukum Kirchoff II

Hukum Kirchoff II berbunyi, “Di dalam sebuah

rangkaian tertutup (loop), jumlah aljabar gaya
gerak listrik(ggl) dengan penurunan tegangan(R)

adalah sama dengan nol"

Hukum Kirchoff II secara matematis dapat ditulis : ∑ V = 0

Catatan :
 Kuat arus bertanda positif jika searah dengan arah
I R loop, bertanda negatif saat berlawanan dengan arah

Arah loop loop
 GGL akan menjadi positif apabila kutub positifnya

dijumpai lebih dulu daripada kutub negatifnya saat

mengikuti arah loop
∑ ∑  Arah loop disarankan searah dengan arah arus
listrik.

contoh penerapan hukum Kirchoff II
b c

ɛ ; R 1 ɛ ; R
1
2
2
arah loop

a R d
∑ ∑
( )

16
