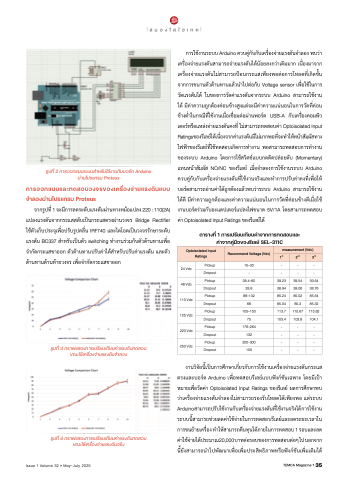

ส ม อ ง ใ ส ไ ฮ เ ท ค
รูปที่ 2 การออกแบบระบบสำหรับใช้งานกับบอร์ด Arduino
ผ่านโปรแกรม Proteus
การออกแบบและทดสอบวงจรของเครื่องจ่ายแรงดันแบบ
จำลองผ่านโปรแกรม Proteus
จากรูปที่ 1 จะมีการลดระดับแรงดันผ่านทางหม้อแปลง 220 : 110(2A)
แปลงแรงดันจากกระแสสลับเป็ นกระแสตรงผ่านวงจร Bridge Rectifier
ใช้ตัวเก็บประจุเพื่อปรับรูปคลื่น IRF740 และไดโอดเป็ นวงจรรักษาระดับ
แรงดัน BC337 สำหรับเป็ นตัว switching ทำงานร่วมกับตัวต้านทานเพื่อ
จำกัดกระแสขาออก ตัวต้านทานปรับค่าได้สำหรับปรับค่าแรงดัน และตัว
ต้านทานด้านท้ายวงจร เพื่อจำกัดกระแสขาออก
รูปที่ 3 กราฟแสดงการเปรียบเทียบค่าแรงดันทดสอบ
ขณะใช้เครื่องจ่ายแรงดันจำลอง
รูปที่ 4 กราฟแสดงการเปรียบเทียบค่าแรงดันทดสอบ
ขณะใช้เครื่องจ่ายแรงดันจริง
Issue 1 Volume 32  May-July 2025 การใช้งานระบบ Arduino ควบคู่กับกับเครื่องจ่ายแรงดันจำลอง พบว่า
เครื่องจ่ายแรงดันสามารถจ่ายแรงดันได้น้อยลงกว่าเดิมมาก เนื่องมาจาก
เครื่องจ่ายแรงดันไม่สามารถป้ อนกระแสเพียงพอต่อการโหลดที่เกิดขั้น
จากการขนานตัวต้านทานแล้วนำไปต่อกับ Voltage sensor เพื่อใช้ในการ
วัดแรงดันได้ ในของการวัดค่าแรงดันจากระบบ Arduino สามารถใช้งาน
ได้ มีค่าความถูกต้องค่อนข้างสูงแต่จะมีค่าความแน่นอนในการวัดที่ค่อน
ข้างตํ่าในกรณีที่ใช้งานเมื่อเชื่อมต่อผ่านพอร์ต USB-A กับเครื่องคอมพิว
เตอร์หรือแหล่งจ่ายแรงดันคงที่ ไม่สามารถทดสอบค่า Optoisolated Input
Ratings ของรีเลย์ได้เนื่องจากค่าแรงดันมีไม่มากพอที่จะทำให้หน้าสัมผัสทาง
ไฟฟ้ าของรีเลย์ที่ใช้ทดสอบเกิดการทำงาน พอสามารถทดสอบการทำงาน
ของระบบ Arduino โดยการใช้สวิตช์แบบกดติดปล่อยดับ (Momentary)
แทนหน้าสัมผัส NO/NC ของรีเลย์ เมื่อจำลองการใช้งานระบบ Arduino
ควบคู่กับกับเครื่องจ่ายแรงดันที่ใช้งานจริงและทำการปรับค่าคงที่เพื่อให้
บอร์ดสามารถอ่านค่าได้ถูกต้องแล้วพบว่าระบบ Arduino สามารถใช้งาน
ได้ดี มีค่าความถูกต้องและค่าความแน่นอนในการวัดที่ค่อนข้างดีเมื่อใช้
งานบอร์ดร่วมกับอะแดปเตอร์แปลงไฟขนาด 5V/1A โดยสามารถทดสอบ
ค่า Optoisolated Input Ratings ของรีเลย์ได้
ตารางที่ 1 การเปรียบเทียบค่าจากการทดสอบและ
ค่าจากคู่มือของรีเลย์ SEL-311C
Optoisolated Input
Ratings Recommend Voltage (Vdc)
measurement (Vdc)
Pickup 15–30 24 Vdc
Dropout - - 1st - -
- - -
Pickup 38.4–60 39.23 3rd
39.54 2nd 39.54
48 Vdc
Dropout 28.8 38.94 39.06 38.76
Pickup 88–132 85.24 85.02 85.54
110 Vdc
Dropout 66 85.04 85.3 85.32
Pickup 105–150 113.7 115.67 115.82
125 Vdc
Dropout 75 103.4 103.8 104.1
Pickup 176–264 - - -
220 Vdc
Dropout 132 - - -
Pickup 200-300 - - -
250 Vdc
Dropout 150 - - -
งานวิจัยนี้เป็ นการศึกษาเกี่ยวกับการใช้งานเครื่องจ่ายแรงดันกระแส
ตรงและบอร์ด Arduino เพื่อทดสอบรีเลย์แบบฟั งก์ชันเฉพาะ โดยมีเป้ า
หมายเพื่อวัดค่า Optoisolated Input Ratings ของรีเลย์ ผลการศึกษาพบ
ว่าเครื่องจ่ายแรงดันจำลองไม่สามารถรองรับโหลดได้เพียงพอ แต่ระบบ
Arduino สามารถปรับใช้งานกับเครื่องจ่ายแรงดันที่ใช้งานจริงได้ การใช้งาน
ระบบนี้สามารถช่วยลดค่าใช้จ่ายในการทดสอบรีเลย์และลดระยะเวลาใน
การขนย้ายเครื่อง ทำให้สามารถคืนทุนได้ภายในการทดสอบ 1 รอบและลด
ค่าใช้จ่ายได้ประมาณ 20,000 บาทต่อรอบของการทดสอบต่อๆ ไป นอกจาก
นี้ยังสามารถนำไปพัฒนาเพื่อเพิ่มประสิทธิภาพหรือฟั งก์ชันเพิ่มเติมได้
