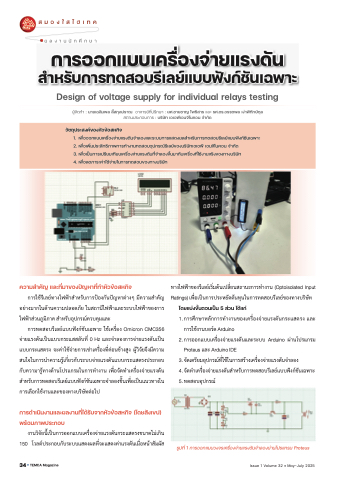

ส ม อ ง ใ ส ไ ฮ เ ท ค
ผ ล ง า น นั ก ศึ ก ษ า
การออกแบบเครื่องจ่ายแรงดัน
สำหรับการทดสอบรีเลย์แบบฟังก์ชันเฉพาะ
Design of voltage supply for individual relays testing
ผู้จัดทำ : นายเฉลิมพล ลี้สกุลปราณ อาจารย์ที่ปรึกษา : ผศ.ชายชาญ โพธิสาร และ รศ.ดร.อรรถพล เง่าพิทักษ์กุล
สถานประกอบการ : บริษัท เอเอพีเอนจิโนคอน จำกัด
วัตถุประสงค์ของหัวข้อสหกิจ
1. เพื่อออกแบบเครื่องจ่ายแรงดันจำลองและระบบการแสดงผลสำหรับการทดสอบรีเลย์แบบฟังก์ชันเฉพาะ
2. เพื่อเพิ่มประสิทธิภาพการทำงานทดสอบอุปกรณ์รีเลย์ของบริษัทเอเอพี เอนจิโนคอน จำกัด
3. เพื่อเป็นการเปรียบเทียบเครื่องจ่ายแรงดันที่จำลองขึ้นมากับเครื่องที่ใช้งานจริงของทางบริษัท
4. เพื่อลดภาระค่าใช้จ่ายในการทดสอบของทางบริษัท
ความสำคัญ และที่มาของปัญหาที่ทำหัวข้อสหกิจ
การใช้รีเลย์ทางไฟฟ้ าสำหรับการป้ องกันปั ญหาต่างๆ มีความสำคัญ
อย่างมากในด้านความปลอดภัย ในสถานีไฟฟ้ าและระบบไฟฟ้ าของการ
ไฟฟ้ าส่วนภูมิภาค สำหรับอุปกรณ์ควบคุมและ
การทดสอบรีเลย์แบบฟั งก์ชันเฉพาะ ใช้เครื่อง Omicron CMC356
จ่ายแรงดันเป็ นแบบกระแสสลับที่ 0 Hz และจำลองการจ่ายแรงดันเป็ น
แบบกระแสตรง จะค่าใช้จ่ายการเช่าเครื่องที่ค่อนข้างสูง ผู้วิจัยจึงมีความ
สนใจในการนำความรู้เกี่ยวกับระบบจ่ายแรงดันแบบกระแสตรงประกอบ
กับความารู้ทางด้านโปรแกรมในการทำงาน เพื่อจัดทำเครื่องจ่ายแรงดัน
สำหรับการทดสอบรีเลย์แบบฟั งก์ชันเฉพาะจำลองขึ้นเพื่อเป็ นแนวทางใน
การเลือกใช้งานและของทางบริษัทต่อไป
ทางไฟฟ้ าของรีเลย์เริ่มต้นเปลี่ยนสถานะการทำงาน (Optoisolated Input
Ratings) เพื่อเป็ นการประหยัดต้นทุนในการทดสอบรีเลย์ของทางบริษัท
โดยแบ่งขั้นตอนเป็น 5 ส่วน ได้แก่
1. การศึกษาหลักการทำงานของเครื่องจ่ายแรงดันกระแสตรง และ
การใช้งานบอร์ด Arduino
2. การออกแบบเครื่องจ่ายแรงดันและระบบ Arduino ผ่านโปรแกรม
Proteus และ Arduino IDE
3. จัดเตรียมอุปกรณ์ที่ใช้ในการสร้างเครื่องจ่ายแรงดันจำลอง
4. จัดทำเครื่องจ่ายแรงดันสำหรับการทดสอบรีเลย์แบบฟั งก์ชันเฉพาะ
5. ทดสอบอุปกรณ์
การดำเนินงานและผลงานที่ได้รับจากหัวข้อสหกิจ (โดยสังเขป)
พร้อมภาพประกอบ
งานวิจัยนี้เป็ นการออกแบบเครื่องจ่ายแรงดันกระแสตรงขนาดไม่เกิน
150 โวลต์ประกอบกับระบบแสดงผลที่จะแสดงค่าแรงดันเมื่อหน้าสัมผัส รูปที่ 1 การออกแบบวงจรเครื่องจ่ายแรงดันจำลองผ่านโปรแกรม Proteus
