ส ม อ ง ใ ส ไ ฮ เ ท ค

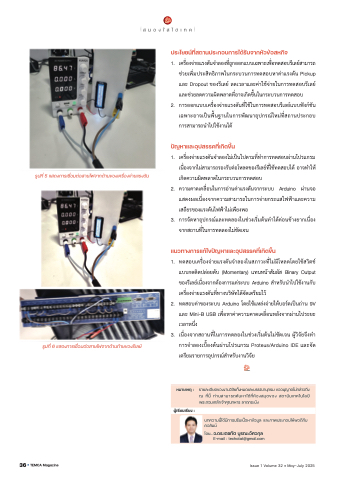

รูปที่ 5 แสดงการเชื่อมต่อสายไฟจากด้านของเครื่องจ่ายแรงดัน
รูปที่ 6 แสดงการเชื่อมต่อสายไฟจากด้านท้ายของรีเลย์
36  TEMCA Magazine
ประโยชน์ที่สถานประกอบการได้รับจากหัวข้อสหกิจ
1. เครื่องจ่ายแรงดันจำลองที่ถูกออกแบบเฉพาะเพื่อทดสอบรีเลย์สามารถ
ช่วยเพิ่มประสิทธิภาพในกระบวนการทดสอบหาค่าแรงดัน Pickup
และ Dropout ของรีเลย์ ลดเวลาและค่าใช้จ่ายในการทดสอบรีเลย์
และช่วยลดความผิดพลาดที่อาจเกิดขึ้นในกระบวนการทดสอบ
2. การออกแบบเครื่องจ่ายแรงดันที่ใช้ในการทดสอบรีเลย์แบบฟั งก์ชัน
เฉพาะอาจเป็ นพื้นฐานในการพัฒนาอุปกรณ์ใหม่ที่สถานประกอบ
การสามารถนำไปใช้งานได้
ปัญหาและอุปสรรคที่เกิดขึ้น
1. เครื่องจ่ายแรงดันจำลองไม่เป็ นไปตามที่ทำการทดสอบผ่านโปรแกรม
เนื่องจากไม่สามารถรองรับต่อโหลดของรีเลย์ที่ใช้ทดสอบได้ อาจทำให้
เกิดความผิดพลาดในกระบวนการทดสอบ
2. ความคาดเคลื่อนในการอ่านค่าแรงดันจากระบบ Arduino ผ่านจอ
แสดงผลเนื่องจากความสามารถในการจ่ายกระแสไฟฟ้ าและความ
เสถียรของแรงดันไฟฟ้ าไม่เพียงพอ
3. การจัดหาอุปกรณ์และทดลองในช่วงเริ่มต้นทำได้ค่อนข้างยากเนื่อง
จากสถานที่ในการทดลองไม่ชัดเจน
แนวทางการแก้ไขปัญหาและอุปสรรคที่เกิดขึ้น
1. ทดสอบเครื่องจ่ายแรงดันจำลองในสภาวะที่ไม่มีโหลดโดยใช้สวิตช์
แบบกดติดปล่อยดับ (Momentary) แทนหน้าสัมผัส Binary Output
ของรีเลย์เนื่องจากต้องการแค่ระบบ Arduino สำหรับนำไปใช้งานกับ
เครื่องจ่ายแรงดันที่ทางบริษัทได้จัดเตรียมไว้
2. ทดสอบค่าของระบบ Arduino โดยใช้แหล่งจ่ายให้บอร์ดเป็ นถ่าน 9V
และ Mini-B USB เพื่อหาค่าความคาดเคลื่อนหลังจากผ่านไประยะ
เวลาหนึ่ง
3. เนื่องจากสถานที่ในการทดลองในช่วงเริ่มต้นไม่ชัดเจน ผู้วิจัยจึงทำ
การจำลองเบื้องต้นผ่านโปรแกรม Proteus/Arduino IDE และจัด
เตรียมรายการอุปกรณ์สำหรับงานวิจัย
หมายเหตุ : รายละเอียดของงานวิจัยทั้งหมดและบรรณานุกรม ขออนุญาตไม่กล่าวถึง
ณ ที่นี้ ท่านสามารถค้นหาได้ที่ห้องสมุดของ สถาบันเทคโนโลยี
พระจอมเกล้าเจ้าคุณทหาร ลาดกระบัง
ผู้เรียบเรียง :
บทความนี้ได้มีการปรับเนื้อหาข้อมูล และภาพประกอบให้พอดีกับ
คอลัมน์
โดย... อ.ดร.เตชทัต บูรณะอัศวกุล
