เ ล่ า สู่ กั น ฟั ง
คุ ณ สุ วิ ท ย์ ศ รี สุ ข
แนวทางในการคำนวณเพื่อเลือกขนาดของ
เล่าเท่าที่รู้ :
Residual Current Devices
ฤๅที่เรียกย่อๆ ว่า RCD
ขอเล่าเท่าที่รู้...เรื่อง แนวทางในการคำนวณเพื่อเลือกขนาดของ Residual Current Devices
ฤๅที่เรียกย่อๆ ว่า RCD งานเขียนนี้เกิดขึ้นได้ เนื่องจากได้มีโอกาสได้รู้จักกับหนังสือของอาจารย์ใน
มหาวิทยาลัยทางวิศวกรรมประเทศโปแลนด์ ท่านเขียนหนังสือซึ่งงานเขียนนี้หยิบยืมมาอ่าน แลเล่า
ถัดสู่ท่านผู้อ่าน เป็นหนังสืออ้างอิงนี้ครับ Stanislaw Czapp., “RESIDUAL CURRENT DEVICES
Selection, Operation, and Testing”., faculty of electrical and control engineering,
Gdan’sk University of technology, Poland, Elsevier Inc., 2022. ในส่วนของ Appendix A
ตัวอย่างที่ 1 ถึง 3 ซึ่งนับว่า เป็นหนังสือที่เพิ่งออกมาใหม่มาก น่าจักทันสมัยสมคุณค่าของท่านผู้อ่าน
ที่จักได้จัดหาอ่าน แลได้เรียนรู้ร่วมกัน ซึ่งชื่อของ Residual Current Devices ต่อไปนี้ขอเรียกว่า
RCD โดยที่สำหรับผู้อ่านในเมืองไทยอาจเคยได้ยินว่าเป็นอุปกรณ์ตรวจจับกระแสเหลือ หลังจากอ่าน
งานเขียนนี้จบ ท่านผู้อ่านจักสามารถคำนวณขนาดกระแสเหลือ ( I n ) แลกำหนดขนาดของ RCD
สำหรับวงจรย่อย (บางมาตรฐานเรียกว่า วงจรปลายทาง ฤๅ final circuit) อีกทั้งยังจักได้เรียนรู้
การคำนวณเพื่อกำหนดขนาดของเมน RCD โดยมีการใช้งานพร้อมกัน ที่เรียกว่า coincidance
factor สำหรับหนังสือเล่มนี้ใช้คำว่า respective coefficients : kc ผู้เขียนหวังยิ่งว่า คุณผู้อ่านจัก
ได้แนวคิดในการเรียนรู้จากตัวอย่างการคำนวณทั้งสามตัวอย่างนี้นะครับ...
ตัวอย่างที่หนึ่ง ในการติดตั้งวงจรย่อยประกอบด้วย วงจรย่อย 3 วงจรที่เป็ นชนิด 1 เฟสจำหน่ายจากระบบจำหน่ายไฟฟ้ าสามเฟสตามลำดับแต่ละ
เฟสจาก L1 L2 แล L3 โดยแต่ละวงจรย่อยมีขนาดกระแสรั่วลงดิน (neutral leakage current) ขนาดเท่ากัน เท่ากับ 8 mA จากตัวอย่างนี้ให้คำนวณหา
พิกัดกระแสเหลือ IΔn สำหรับแต่ละวงจรย่อยของ RCD 1 เฟสเท่านั้น โดยตัวอย่างนี้ยังไม่คำนวณหาขนาดของเมน RCD 3 เฟส ไดอะแกรมของตัวอย่าง
ที่ 1 เป็ นไปดังแสดงในรูปที่ 1

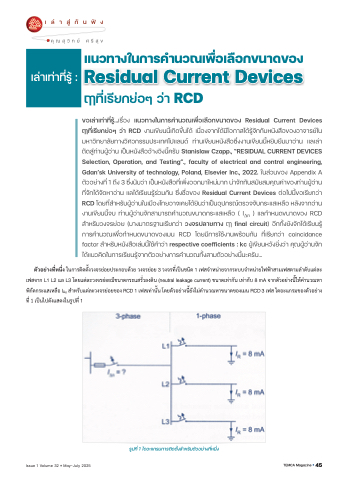

รูปที่ 1 ไดอะแกรมการติดตั้งสำหรับตัวอย่างที่หนึ่ง
