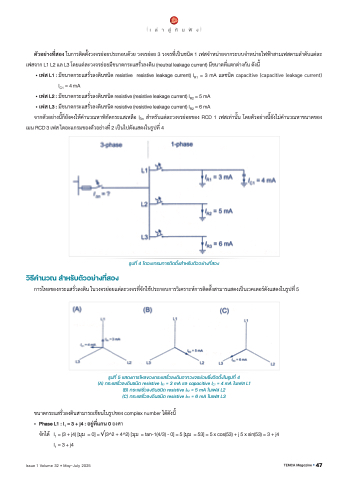

เ ล่ า สู่ กั น ฟั ง
ตัวอย่างที่สอง ในการติดตั้งวงจรย่อยประกอบด้วย วงจรย่อย 3 วงจรที่เป็ นชนิด 1 เฟสจำหน่ายจากระบบจำหน่ายไฟฟ้ าสามเฟสตามลำดับแต่ละ
เฟสจาก L1 L2 แล L3 โดยแต่ละวงจรย่อยมีขนาดกระแสรั่วลงดิน (neutral leakage current) มีขนาดที่แตกต่างกัน ดังนี้
•
เฟส L1 : มีขนาดกระแสรั่วลงดินชนิด resistive resistive leakage current) IR1 = 3 mA แลชนิด capacitive (capacitive leakage current)
IC1 = 4 mA
•
เฟส L2 : มีขนาดกระแสรั่วลงดินชนิด resistive (resistive leakage current) IR2 = 5 mA
•
เฟส L3 : มีขนาดกระแสรั่วลงดินชนิด resistive (resistive leakage current) IR2 = 6 mA
จากตัวอย่างนี้ก็ยังคงให้คำนวณหาพิกัดกระแสเหลือ IΔn สำหรับแต่ละวงจรย่อยของ RCD 1 เฟสเท่านั้น โดยตัวอย่างนี้ยังไม่คำนวณหาขนาดของ
เมน RCD 3 เฟส ไดอะแกรมของตัวอย่างที่ 2 เป็ นไปดังแสดงในรูปที่ 4
รูปที่ 4 ไดอะแกรมการติดตั้งสำหรับตัวอย่างที่สอง
วิธีคำนวณ สำหรับตัวอย่างที่สอง
การไหลของกระแสรั่วลงดิน ในวงจรย่อยแต่ละวงจรที่จักใช้ประกอบการวิเคราะห์การติดตั้งสามารแสดงเป็ นเวคเตอร์ดังแสดงในรูปที่ 5
รูปที่ 5 แสดงการไหลของกระแสรั่วลงดินจากวงจรย่อยซึ่งติดตั้งในรูปที่ 4
(A) กระแสรั่วลงดินชนิด resistive IR1 = 3 mA แล capacitive IC1 = 4 mA ในเฟส L1
(B) กระแสรั่วลงดินชนิด resistive IR2 = 5 mA ในเฟส L2
(C) กระแสรั่วลงดินชนิด resistive IR3 = 6 mA ในเฟส L3
ขนาดกระแสรั่วลงดินสามารถเขียนในรูปของ complex number ได้ดังนี้
•
Phase L1 : I1 = 3 + j4 : อยู่ที่แกน 0 องศา
จักได้ I1 = (3 + j4) [มุม I1 = 3 + j4
= 0] = √(3^2 + 4^2) [มุม = tan-1(4/3) - 0] = 5 [มุม = 53] = 5 x cos(53) + j 5 x sin(53) = 3 + j4
