เ ล่ า สู่ กั น ฟั ง

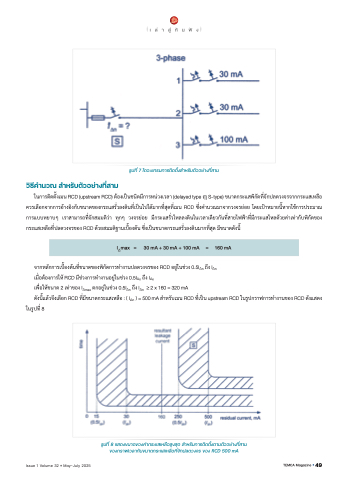

รูปที่ 7 ไดอะแกรมการติดตั้งสำหรับตัวอย่างที่สาม
วิธีคำนวณ สำหรับตัวอย่างที่สาม
ในการติดตั้งเมน RCD (upstream RCD) ต้องเป็ นชนิดมีการหน่วงเวลา (delayed type ฤๅ S-type) ขนาดกระแสพิกัดที่จักปลดวงจรจากกระแสเหลือ
ควรเลือกจากการอ้างอิงกับขนาดของกระแสรั่วลงดินที่เป็ นไปได้มากที่สุดที่เมน RCD ซึ่งคำนวณมาจากวงจรย่อย โดยเป้ าหมายนี้หากใช้การประมาณ
การแบบหยาบๆ เราสามารถที่จักสมมติว่า ทุกๆ วงจรย่อย มีกระแสรั่วไหลลงดินในเวลาเดียวกันที่สายไฟฟ้ าที่มีกระแสไหลด้วยค่าเท่ากับพิกัดของ
กระแสเหลือที่ปลดวงจรของ RCD ด้วยสมมติฐานเบื้องต้น ซึ่งเป็ นขนาดกระแสรั่วลงดินมากที่สุด มีขนาดดังนี้
จากหลักการเบื้องต้นที่ขนาดของพิกัดการทำงานปลดวงจรของ RCD อยู่ในช่วง 0.5IΔn ถึง IΔn
เมื่อต้องการให้ RCD มีช่วงการทำงานอยู่ในช่วง 0.5IΔn ถึง IΔn
เพื่อให้ขนาด 2 เท่าของ IΔmax ตกอยู่ในช่วง 0.5IΔn ถึง IΔn >= 2 x 160 = 320 mA
ดังนี้แล้วจึงเลือก RCD ที่มีขนาดกระแสเหลือ : ( IΔn ) = 500 mA สำหรับเมน RCD ที่เป็ น upstream RCD ในรูปกราฟการทำงานของ RCD ดังแสดง
ในรูปที่ 8
IΔmax = 30 mA + 30 mA + 100 mA = 160 mA
รูปที่ 8 แสดงขนาดของค่ากระแสเหลือสูงสุด สำหรับการติดตั้งตามตัวอย่างที่สาม
ของกราฟเวลากับขนาดกระแสเหลือที่จักปลดวงจร ของ RCD 500 mA
