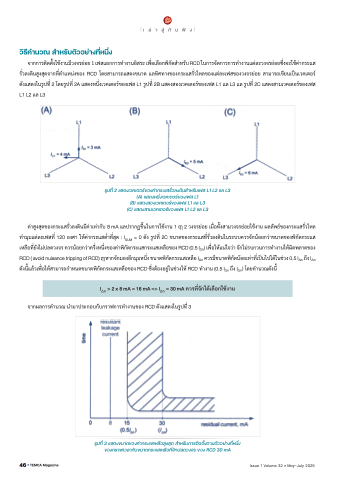

เ ล่ า สู่ กั น ฟั ง
วิธีคำนวณ สำหรับตัวอย่างที่หนึ่ง
จากการติดตั้งใช้งานมีวงจรย่อย 1 เฟสแยกการทำงานอิสระ เพื่อเลือกพิกัดสำหรับ RCD ในการจัดการการทำงานแต่ละวงจรย่อยซึ่งจะใช้ค่ากระแส
รั่วลงดินสูงสุดจากที่ตำแหน่งของ RCD โดยสามารถแสดงขนาด แลทิศทางของกระแสรั่วไหลของแต่ละเฟสของวงจรย่อย สามารถเขียนเป็ นเวคเตอร์
ดังแสดงในรูปที่ 2 โดยรูปที่ 2A แสดงหนึ่งเวคเตอร์ของเฟส L1 รูปที่ 2B แสดงสองเวคเตอร์ของเฟส L1 แล L3 แล รูปที่ 2C แสดงสามเวคเตอร์ของเฟส
L1 L2 แล L3
รูปที่ 2 แสดงเวคเตอร์ของค่ากระแสรั่วลงดินสำหรับเฟส L1 L2 แล L3
(A) แสดงหนึ่งเวคเตอร์ของเฟส L1
(B) แสดงสองเวคเตอร์ของเฟส L1 แล L3
(C) แสดงสามเวคเตอร์ของเฟส L1 L2 แล L3
ค่าสูงสุดของกระแสรั่วลงดินมีค่าเท่ากับ 8 mA แลปรากฏขึ้นในการใช้งาน 1 ฤๅ 2 วงจรย่อย เมื่อทั้งสามวงจรย่อยใช้งาน ผลลัพธ์ของกระแสรั่วไหล
ทำมุมแต่ละเฟสที่ 120 องศา ให้ค่ากระแสตํ่าที่สุด : ISUM = 0 ดัง รูปที่ 2C ขนาดของกระแสที่รั่วลงดินในระบบควรจักน้อยกว่าขนาดของพิกัดกระแส
เหลือที่ยังไม่ปลดวงจร ควรน้อยกว่าครึ่งหนึ่งของค่าพิกัดกระแสกระแสเหลือของ RCD (0.5 IΔn) เพื่อให้แน่ใจว่า จักไม่รบกวนการทำงานให้ผิดพลาดของ
RCD ( avoid nuisance tripping of RCD) ฤๅหากจักมองอีกมุมหนึ่ง ขนาดพิกัดกระแสเหลือ IΔn ควรมีขนาดพิกัดน้อยเท่าที่เป็ นไปได้ในช่วง 0.5 IΔn ถึง IΔn
ดังนี้แล้วเพื่อให้สามารถกำหนดขนาดพิกัดกระแสเหลือของ RCD ซึ่งต้องอยู่ในช่วงให้ RCD ทำงาน (0.5 IΔn ถึง IΔn) โดยคำนวณดังนี้
IΔn > 2 x 8 mA = 16 mA => IΔn = 30 mA ควรที่จักได้เลือกใช้งาน
จากผลการคำนวณ นำมาประกอบกับกราฟการทำงานของ RCD ดังแสดงในรูปที่ 3
รูปที่ 3 แสดงขนาดของค่ากระแสเหลือสูงสุด สำหรับการติดตั้งตามตัวอย่างที่หนึ่ง
ของกราฟเวลากับขนาดกระแสเหลือที่จักปลดวงจร ของ RCD 30 mA
