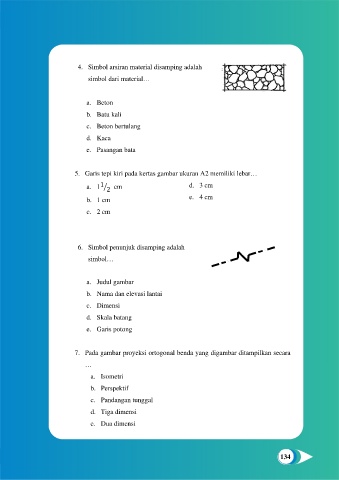

4. Simbol arsiran material disamping adalah
simbol dari material…
a. Beton
b. Batu kali
c. Beton bertulang
d. Kaca
e. Pasangan bata
5. Garis tepi kiri pada kertas gambar ukuran A2 memiliki lebar…
1
a. 1 ⁄ cm d. 3 cm
2
b. 1 cm e. 4 cm
c. 2 cm
6. Simbol penunjuk disamping adalah
simbol…
a. Judul gambar
b. Nama dan elevasi lantai
c. Dimensi
d. Skala batang
e. Garis potong
7. Pada gambar proyeksi ortogonal benda yang digambar ditampilkan secara
…
a. Isometri
b. Perspektif
c. Pandangan tunggal
d. Tiga dimensi
e. Dua dimensi
