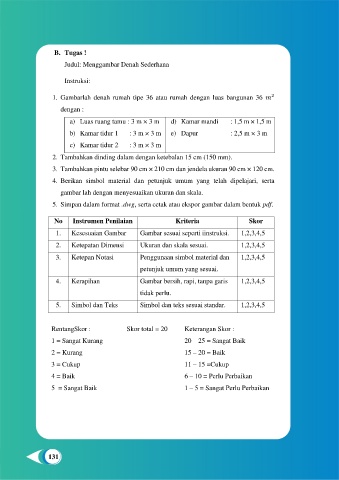

B. Tugas !
Judul: Menggambar Denah Sederhana

Instruksi:

2
1. Gambarlah denah rumah tipe 36 atau rumah dengan luas bangunan 36
dengan :

a) Luas ruang tamu : 3 m × 3 m d) Kamar mandi : 1,5 m × 1,5 m
b) Kamar tidur 1 : 3 m × 3 m e) Dapur : 2,5 m × 3 m

c) Kamar tidur 2 : 3 m × 3 m

2. Tambahkan dinding dalam dengan ketebalan 15 cm (150 mm).
3. Tambahkan pintu selebar 90 cm × 210 cm dan jendela ukuran 90 cm × 120 cm.

4. Berikan simbol material dan petunjuk umum yang telah dipelajari, serta
gambar lah dengan menyesuaikan ukuran dan skala.

5. Simpan dalam format .dwg, serta cetak atau ekspor gambar dalam bentuk pdf.

No Instrumen Penilaian Kriteria Skor
1. Kesesuaian Gambar Gambar sesuai seperti iinstruksi. 1,2,3,4,5

2. Ketepatan Dimensi Ukuran dan skala sesuai. 1,2,3,4,5

3. Ketepan Notasi Penggunaan simbol material dan 1,2,3,4,5
petunjuk umum yang sesuai.

4. Kerapihan Gambar bersih, rapi, tanpa garis 1,2,3,4,5
tidak perlu.

5. Simbol dan Teks Simbol dan teks sesuai standar. 1,2,3,4,5

RentangSkor : Skor total = 20 Keterangan Skor :

1 = Sangat Kurang 20 – 25 = Sangat Baik
2 = Kurang 15 – 20 = Baik

3 = Cukup 11 – 15 =Cukup

4 = Baik 6 – 10 = Perlu Perbaikan
5 = Sangat Baik 1 – 5 = Sangat Perlu Perbaikan
