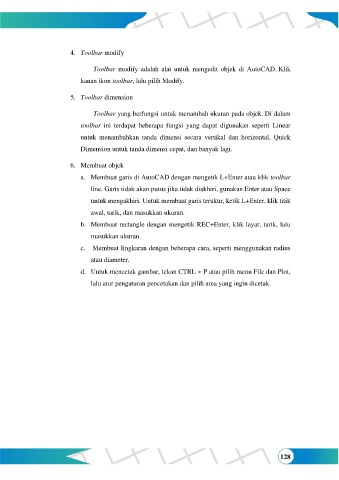

4. Toolbar modify

Toolbar modify adalah alat untuk mengedit objek di AutoCAD. Klik

kanan ikon toolbar, lalu pilih Modify.

5. Toolbar dimension

Toolbar yang berfungsi untuk menambah ukuran pada objek. Di dalam

toolbar ini terdapat beberapa fungsi yang dapat digunakan seperti Linear
untuk menambahkan tanda dimensi secara vertikal dan horizontal, Quick

Dimension untuk tanda dimensi cepat, dan banyak lagi.

6. Membuat objek

a. Membuat garis di AutoCAD dengan mengetik L+Enter atau klik toolbar

line. Garis tidak akan putus jika tidak diakhiri, gunakan Enter atau Space
untuk mengakhiri. Untuk membuat garis terukur, ketik L+Enter, klik titik

awal, tarik, dan masukkan ukuran.
b. Membuat rectangle dengan mengetik REC+Enter, klik layar, tarik, lalu

masukkan ukuran.

c. Membuat lingkaran dengan beberapa cara, seperti menggunakan radius
atau diameter.

d. Untuk mencetak gambar, tekan CTRL + P atau pilih menu File dan Plot,
lalu atur pengaturan pencetakan dan pilih area yang ingin dicetak.
