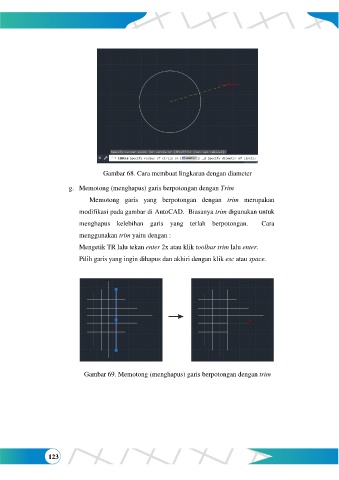

Gambar 68. Cara membuat lingkaran dengan diameter
g. Memotong (menghapus) garis berpotongan dengan Trim
Memotong garis yang berpotongan dengan trim merupakan
modifikasi pada gambar di AutoCAD. Biasanya trim digunakan untuk
menghapus kelebihan garis yang terlah berpotongan. Cara
menggunakan trim yaitu dengan :
Mengetik TR lalu tekan enter 2x atau klik toolbar trim lalu enter.
Pilih garis yang ingin dihapus dan akhiri dengan klik esc atau space.
Gambar 69. Memotong (menghapus) garis berpotongan dengan trim
