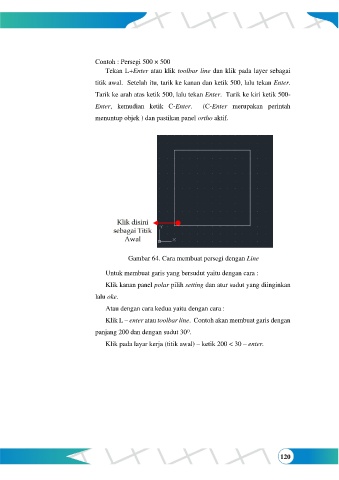

Contoh : Persegi 500 × 500
Tekan L+Enter atau klik toolbar line dan klik pada layer sebagai
titik awal. Setelah itu, tarik ke kanan dan ketik 500, lalu tekan Enter.
Tarik ke arah atas ketik 500, lalu tekan Enter. Tarik ke kiri ketik 500-
Enter, kemudian ketik C-Enter. (C-Enter merupakan perintah
menuntup objek ) dan pastikan panel ortho aktif.
Gambar 64. Cara membuat persegi dengan Line
Untuk membuat garis yang bersudut yaitu dengan cara :
Klik kanan panel polar pilih setting dan atur sudut yang diinginkan
lalu oke.
Atau dengan cara kedua yaitu dengan cara :
Klik L – enter atau toolbar line. Contoh akan membuat garis dengan
panjang 200 dan dengan sudut 30ᴼ.
Klik pada layar kerja (titik awal) – ketik 200 < 30 – enter.
120
