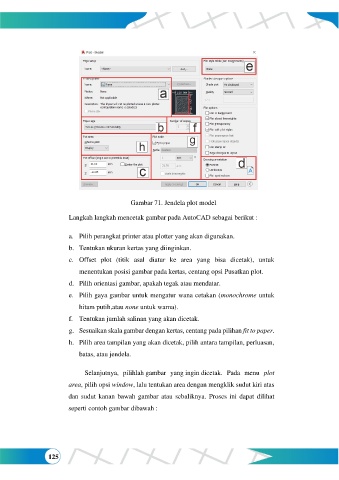

Gambar 71. Jendela plot model
Langkah langkah mencetak gambar pada AutoCAD sebagai berikut :
a. Pilih perangkat printer atau plotter yang akan digunakan.
b. Tentukan ukuran kertas yang diinginkan.
c. Offset plot (titik asal diatur ke area yang bisa dicetak), untuk
menentukan posisi gambar pada kertas, centang opsi Pusatkan plot.
d. Pilih orientasi gambar, apakah tegak atau mendatar.
e. Pilih gaya gambar untuk mengatur wana cetakan (monochrome untuk
hitam putih,atau none untuk warna).
f. Tentukan jumlah salinan yang akan dicetak.
g. Sesuaikan skala gambar dengan kertas, centang pada pilihan fit to paper.
h. Pilih area tampilan yang akan dicetak, pilih antara tampilan, perluasan,
batas, atau jendela.
Selanjutnya, pilihlah gambar yang ingin dicetak. Pada menu plot
area, pilih opsi window, lalu tentukan area dengan mengklik sudut kiri atas
dan sudut kanan bawah gambar atau sebaliknya. Proses ini dapat dilihat
seperti contoh gambar dibawah :
