P. 126

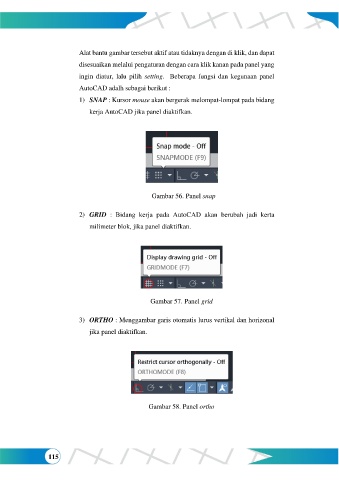

Alat bantu gambar tersebut aktif atau tidaknya dengan di klik, dan dapat
disesuaikan melalui pengaturan dengan cara klik kanan pada panel yang
ingin diatur, lalu pilih setting. Beberapa fungsi dan kegunaan panel
AutoCAD adalh sebagai berikut :
1) SNAP : Kursor mouse akan bergerak melompat-lompat pada bidang
kerja AutoCAD jika panel diaktifkan.
Gambar 56. Panel snap
2) GRID : Bidang kerja pada AutoCAD akan berubah jadi kerta
milimeter blok, jika panel diaktifkan.
Gambar 57. Panel grid
3) ORTHO : Menggambar garis otomatis lurus vertikal dan horizonal
jika panel diaktifkan.
Gambar 58. Panel ortho
115
