Terletak di ujung dimension line dan berjumlah dua. Terdiri
dari beberapa submenu yaitu :

1) Color, mengatur warna garis
2) Linetype ext line 1, mengatur tipe garis 1

3) Linetype ext line 2, mengatur tipe garis 2

4) Lineweight, mengatur ketebalan garis
5) Extend beyond dim lines, mengatur panjang garis extension

bagian atas
6) Offset from origin, mengatur panjang garis extension dari

objek yang diberi notasi dimension.

Setelah selesai mengatur Text dan Extension, langkah berikutnya

adalah mengatur symbols and arrows. Jadi jendela New Dimension Style
: 100 akan terlihat seperti di bawah ini :

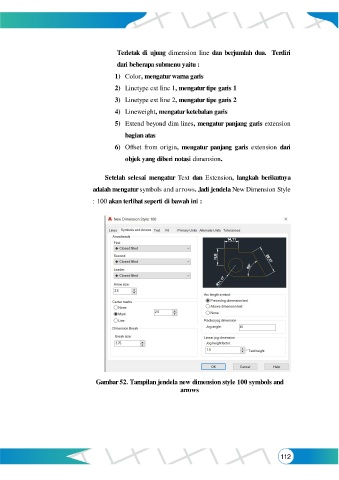

Gambar 52. Tampilan jendela new dimension style 100 symbols and
arrows
