Setelah itu klik continue dan muncul jendela New Dimension Style 100.

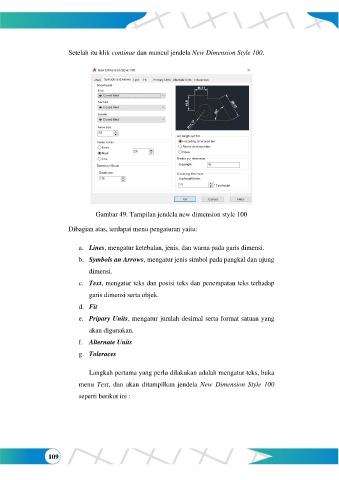

Gambar 49. Tampilan jendela new dimension style 100
Dibagian atas, terdapat menu pengaturan yaitu:
a. Lines, mengatur ketebalan, jenis, dan warna pada garis dimensi.
b. Symbols an Arrows, mengatur jenis simbol pada pangkal dan ujung
dimensi.
c. Text, mengatur teks dan posisi teks dan penempatan teks terhadap
garis dimensi serta objek.
d. Fit
e. Pripary Units, mengatur jumlah desimal serta format satuan yang
akan digunakan.
f. Alternate Units
g. Toleraces
Langkah pertama yang perlu dilakukan adalah mengatur teks, buka
menu Text, dan akan ditampilkan jendela New Dimension Style 100
seperti berikut ini :
