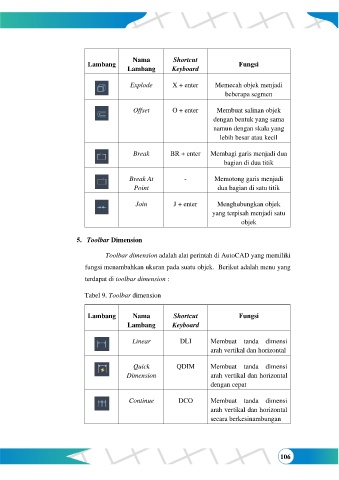

Page 117 - ModulGambarTeknik

Nama Shortcut
Lambang Fungsi
Lambang Keyboard

Explode X + enter Memecah objek menjadi
beberapa segmen

Offset O + enter Membuat salinan objek
dengan bentuk yang sama
namun dengan skala yang
lebih besar atau kecil

Break BR + enter Membagi garis menjadi dua
bagian di dua titik

Break At - Memotong garis menjadi
Point dua bagian di satu titik

Join J + enter Menghubungkan objek
yang terpisah menjadi satu
objek

5. Toolbar Dimension

Toolbar dimension adalah alat perintah di AutoCAD yang memiliki

fungsi menambahkan ukuran pada suatu objek. Berikut adalah menu yang
terdapat di toolbar dimension :

Tabel 9. Toolbar dimension

Lambang Nama Shortcut Fungsi
Lambang Keyboard

Linear DLI Membuat tanda dimensi
arah vertikal dan horizontal

Quick QDIM Membuat tanda dimensi
Dimension arah vertikal dan horizontal

dengan cepat

Continue DCO Membuat tanda dimensi
arah vertikal dan horizontal
secara berkesinambungan

106
