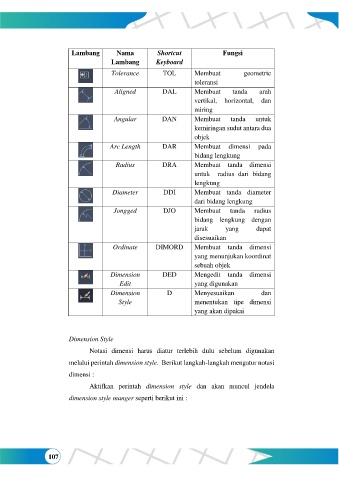

Lambang Nama Shortcut Fungsi
Lambang Keyboard
Tolerance TOL Membuat geometric
toleransi
Aligned DAL Membuat tanda arah
vertikal, horizontal, dan
miring
Angular DAN Membuat tanda untuk
kemiringan sudut antara dua
objek
Arc Length DAR Membuat dimensi pada
bidang lengkung
Radius DRA Membuat tanda dimensi
untuk radius dari bidang
lengkung
Diameter DDI Membuat tanda diameter
dari bidang lengkung
Jongged DJO Membuat tanda radius
bidang lengkung dengan
jarak yang dapat
disesuaikan
Ordinate DIMORD Membuat tanda dimensi
yang menunjukan koordinat
sebuah objek
Dimension DED Mengedit tanda dimensi
Edit yang digunakan
Dimension D Menyesuaikan dan
Style menentukan tipe dimensi
yang akan dipakai

Dimension Style
Notasi dimensi harus diatur terlebih dulu sebelum digunakan

melalui perintah dimension style. Berikut langkah-langkah mengatur notasi
dimensi :

Aktifkan perintah dimension style dan akan muncul jendela
dimension style manger seperti berikut ini :
