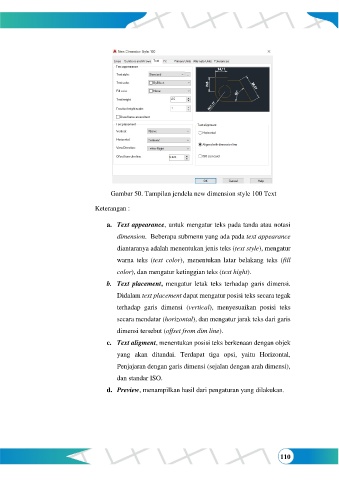

Gambar 50. Tampilan jendela new dimension style 100 Text
Keterangan :
a. Text appearance, untuk mengatur teks pada tanda atau notasi
dimension. Beberapa submenu yang ada pada text appearance
diantaranya adalah menentukan jenis teks (text style), mengatur
warna teks (text color), menentukan latar belakang teks (fill
color), dan mengatur ketinggian teks (text hight).
b. Text placement, mengatur letak teks terhadap garis dimensi.
Didalam text placement dapat mengatur posisi teks secara tegak
terhadap garis dimensi (vertical), menyesuaikan posisi teks
secara mendatar (horizontal), dan mengatur jarak teks dari garis
dimensi tersebut (offset from dim line).
c. Text aligment, menentukan posisi teks berkenaan dengan objek
yang akan ditandai. Terdapat tiga opsi, yaitu Horizontal,
Penjajaran dengan garis dimensi (sejalan dengan arah dimensi),
dan standar ISO.
d. Preview, menampilkan hasil dari pengaturan yang dilakukan.
