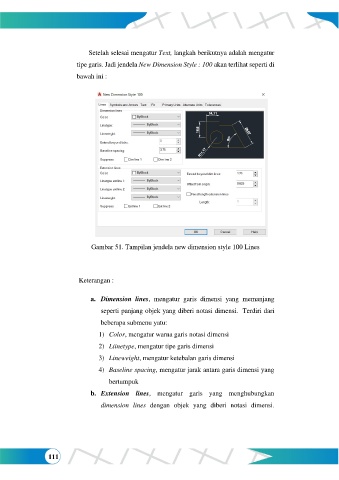

Setelah selesai mengatur Text, langkah berikutnya adalah mengatur
tipe garis. Jadi jendela New Dimension Style : 100 akan terlihat seperti di
bawah ini :
Gambar 51. Tampilan jendela new dimension style 100 Lines
Keterangan :
a. Dimension lines, mengatur garis dimensi yang memanjang
seperti panjang objek yang diberi notasi dimensi. Terdiri dari
beberapa submenu yatu:
1) Color, mengatur warna garis notasi dimensi
2) Liinetype, mengatur tipe garis dimensi
3) Lineweight, mengatur ketebalan garis dimensi
4) Baseline spacing, mengatur jarak antara garis dimensi yang
bertumpuk
b. Extension lines, mengatur garis yang menghubungkan
dimension lines dengan objek yang diberi notasi dimensi.
