P. 119

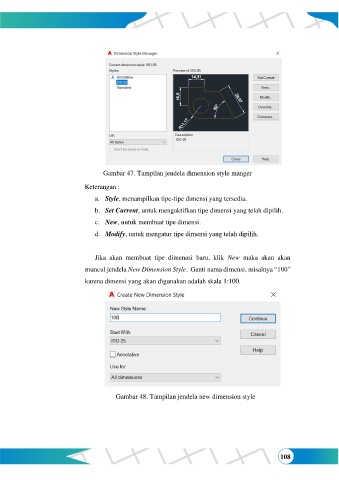

Gambar 47. Tampilan jendela dimension style manger
Keterangan :
a. Style, menampilkan tipe-tipe dimensi yang tersedia.
b. Set Current, untuk mengaktifkan tipe dimensi yang telah dipilih.
c. New, untuk membuat tipe dimensi.
d. Modify, untuk mengatur tipe dimensi yang telah dipilih.
Jika akan membuat tipe dimenasi baru, klik New maka akan akan
muncul jendela New Dimension Style. Ganti nama dimensi, misalnya “100”
karena dimensi yang akan digunakan adalah skala 1:100.
Gambar 48. Tampilan jendela new dimension style
108
