Keterangan :
a. Arrowheads, mengatur bentul ujung garis dimensi, seperti
mengatur dengan bentuk mata panah. Terdiri dari beberapa
submenu yatu:
1) First dan second, mengatur bentuk ujung garis dimensi
2) Leader, mengatur notasi teks
b. Center marks, pilih Mark dengan ukuran 10 (50% dari tinggi
teks)
Kemudian, lakukan pengaturan pada primary units. Maka jendela
New Dimension Style : 100 akan terlihat seperti berikut :

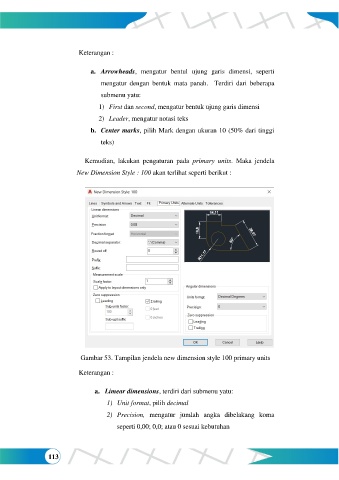

Gambar 53. Tampilan jendela new dimension style 100 primary units
Keterangan :
a. Limear dimensions, terdiri dari submenu yatu:
1) Unit format, pilih decimal
2) Precision, mengatur jumlah angka dibelakang koma
seperti 0,00; 0,0; atau 0 sesuai kebutuhan
