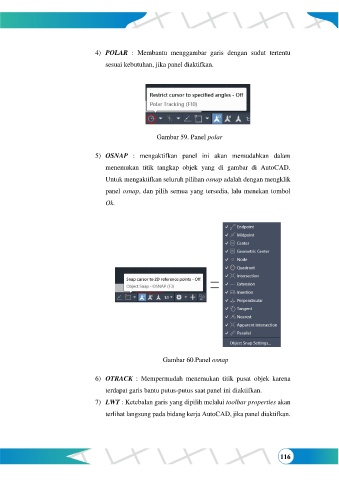

4) POLAR : Membantu menggambar garis dengan sudut tertentu
sesuai kebutuhan, jika panel diaktifkan.
Gambar 59. Panel polar
5) OSNAP : mengaktifkan panel ini akan memudahkan dalam
menemukan titik tangkap objek yang di gambar di AutoCAD.
Untuk mengaktifkan seluruh pilihan osnap adalah dengan mengklik
panel osnap, dan pilih semua yang tersedia, lalu menekan tombol
Ok.
Gambar 60.Panel osnap
6) OTRACK : Mempermudah menemukan titik pusat objek karena
terdapat garis bantu putus-putus saat panel ini diaktifkan.
7) LWT : Ketebalan garis yang dipilih melalui toolbar properties akan
terlihat langsung pada bidang kerja AutoCAD, jika panel diaktifkan.
